Es fundamental en un buen proyecto arquitectónico, ofrecer unos planos fiables, que se ajusten a la realidad. Parte del equipamiento de los edificios debe ser representado en los planos y dibujos. ¿Eres de los que siempre pone los mismos bloques de dibujo en los baños? No hay por qué hacer eso. En este artículo incluimos bloques CAD de inodoros suspendidos. Es lo apropiado, si ese es el tipo de sanitario que has incluido en el proyecto.
Para que sea fácil elegir el que más se ajusta a cada proyecto, se ha incluido foto y dibujo acotado. La mayoría de estos modelos de inodoro vienen acompañados por los bloques DWG correspondientes a la vista de planta (top), frontal (front), y en tres dimensiones (3D). Cada fichero .dwg se podrá abrir en tu programa de CAD favorito; nosotros los hemos probado en un AutoCAD para Mac, y funcionan.
Bloques CAD de inodoros suspendidos

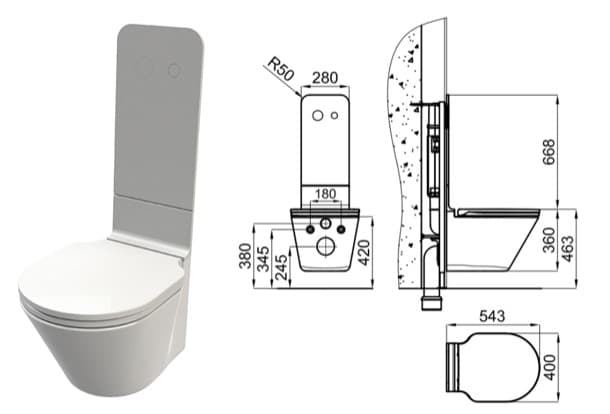

Modelo MOOD 100124121
Es un inodoro suspendido que tiene asiento de caída amortiguada. La tapa y placa de la pared son Krion. Tiene pulsadores en color blanco y bastidor smart-liine.
Descargas de bloques DWG: Vista front | Vista top | Dibujo 3D

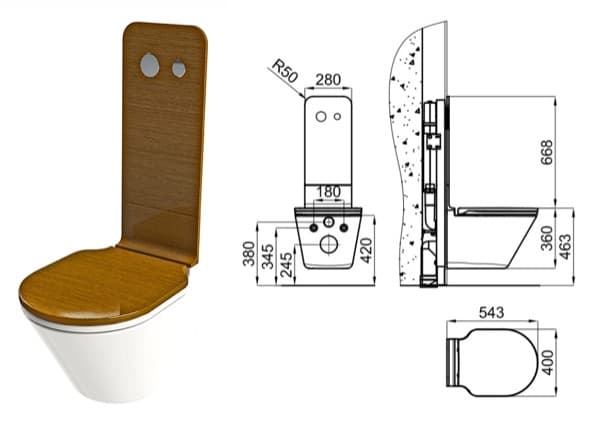

Modelo MOOD 100149049
Este diseño de inodoro tiene las mismas dimensiones que el anterior. Se diferencia en el sistema que va empotrado en la pared. Pero la diferencia principal está en el acabado de tapa y placa de pared, que son de madera contrachapada. Los pulsadores tienen pulsadores de cromo.
Descargas de bloques DWG: (no disponibles ya)

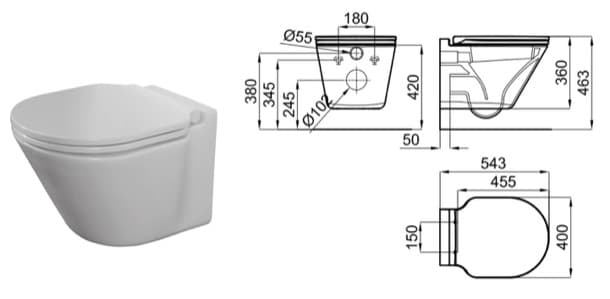

Modelo MOOD 100116734
Es el mismo inodoro que en los modelos anteriores, solo que aquí se trata exclusivamente de la taza de wáter.
Descarga de dibujos CAD: Vista front | Vista top | Dibujo 3D

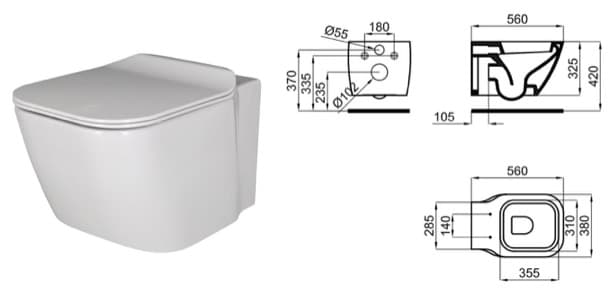

Inodoro Essence-C
Se trata de un moderno y elegante váter suspendido. Está disponible en color blanco, y blanco mate, aunque a efectos de CAD es irrelevante.
Descargar bloque DWG: Vista front | Vista top | Dibujo 3D

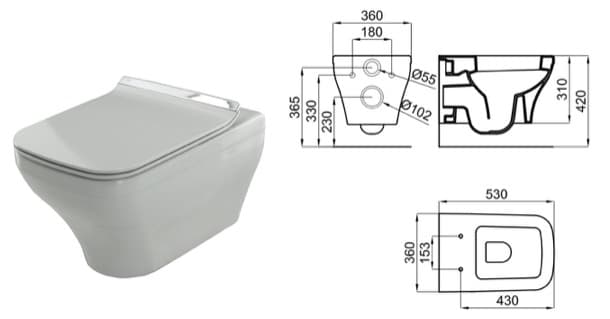

Váter suspendido FORMA 100148382
Este inodoro tiene una planta casi rectangular, con esquinas redondeadas. El frontal adquiere una silueta muy original. Solo está disponible en color blanco, y puede llevar asiento con tapa de bisagra amortiguada.
Descarga de dibujos CAD: Vista front | Vista top | Dibujo 3D

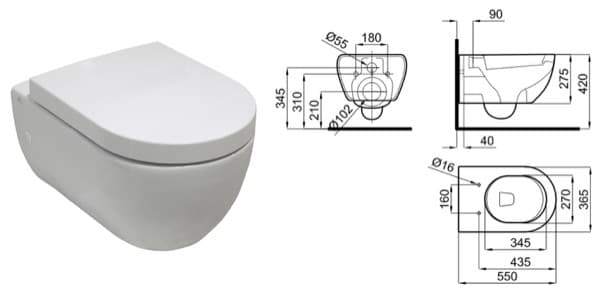

Wáter ARQUITECT 100082161
Es un modelo blanco de inodoro, con la parte delantera trazando una semi-circunferencia. Su aspecto es más clásico, pero sencillo y elegante.
Descarga de bloques CAD: Vista front | Vista top | Dibujo 3D
Todos estos bloques CAD de inodoros suspendidos son de modelos Noken. Esta empresa está especializada en productos para el cuarto de baño, y pertenece al Grupo Porcelanosa. Es importante señalar que la mayor parte de los producto Noken poseen certificación ecológica internacional.

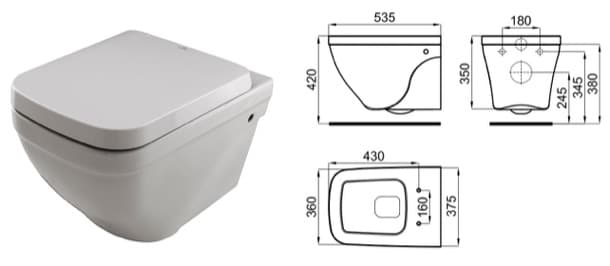

Váter colgado NK Concept 100160818
Este inodoro también tiene un diseño rectangular, con esquinas redondeadas. Incluye fijaciones, y solo está disponible en color blanco. Su tamaño es mediano, pues tiene una profundidad de 535mm.
Están disponible para descarga los siguientes bloques DWG: Vista front | Vista top | Dibujo 3D
No disponibles los bloques
Gracias por el aviso. Se han actualizado las urls de todos, menos del Modelo MOOD 100149049 (no está disponible).
